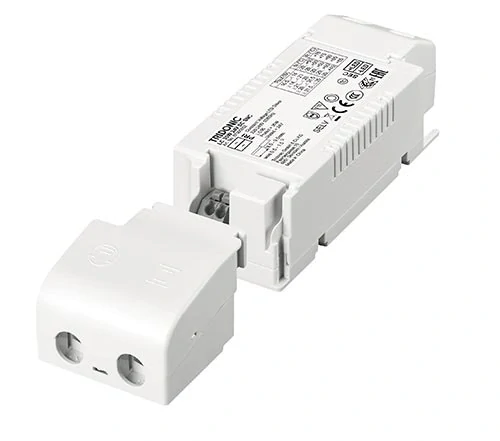

Napájecí zdroj LCA 35W 24V SC SNC2

Vlastnosti

• Nezávislý napájecí zdroj pro LED svítidla
• Světlo z tohoto zdroje nebliká, má nulovou sinusoidu

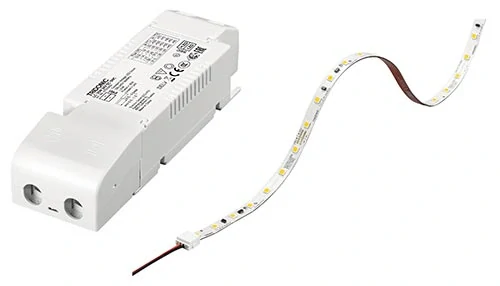

• Určený pro podhledová a fasádní svítidla nebo LED pásky
• Jmenovitá životnost až 50.000h
• Záruka 5 let

Technické detaily

• Vstup: 230V AC, max. 40W
• Výstup: 24V DC, max. 35W

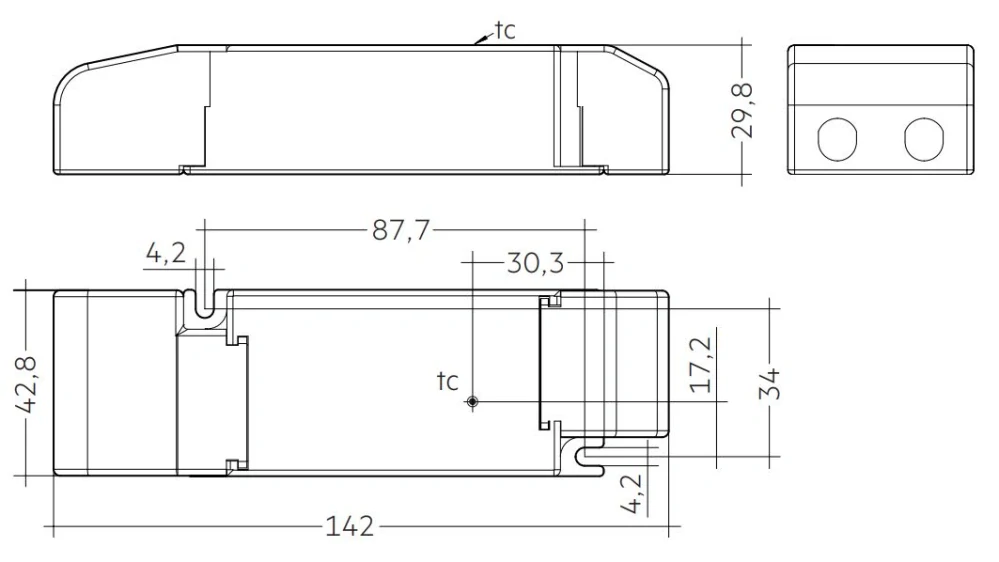

• Rozměry 142 x 43 x 30 mm
• Malý čelní průřez
• Pružinové svorky pro jednoduché zapojení
• Zvlnění výstupního napětí ±1,5%

Pokyny pro zapojení

• Výstupní kabely by měly být vedeny odděleně od síťových kabelů 230V, aby se zamezilo možnému pronikání rušení do sítě.
• Výstupní kabeláž by měla být co nejkratší z důvodu zajištění dobré elektromagnetické kompatibility (EMC). Typická délka výstupního kabelu je 0,8m.
• Pro dodržení předpisů EMC volte jako výstupní kabel dvojlinku. Není dobré používat samostatné oddělené vodiče.
• Zdroj nemá na výstupní straně ochranu proti opačné polaritě svítidla. Špatná polarita na straně svítidla může poškodit svítidlo.
• Aby nedošlo k poškození zdroje, musí být výstupní kabeláž vhodně chráněna proti zkratu, zejména vlivem ostrých hran.
• Pozor na správné zapojení přívodních vodičů (L/N/PE 230V) a vývodů LED. Nesprávné zapojení nenávratně poškodí zdroj.

Provoz bez zátěže

Při provozu naprázdno (bez připojeného LED svítidla) nedojde k poškození zdroje. Výstupní napětí je stále udržováno v deklarovaných mezích. Po připojení LED svítidla pracuje zdroj normálně.

Ochrana proti přetížení

Pokud dojde k překročení maximálního zatížení, připojené LED svítidlo bude blikat a výstupní napětí se sníží. Po odstranění poruchy se zdroj automaticky vrací do provozu, aniž by bylo nutné jeho resetování.

Tepelná ochrana

Zdroj má zabudovanou ochranu proti přehřátí. V případě, že teplota překoročí o cca 15°C max. provozní teplotu, automaticky dojde k dočasnému vypnutí. Zdroj se sám opět spustí po ochlazení.

Ochrana proti zkratu

V případě zkratu na výstupu dojde k vypnutí LED svítidla. Když je závada odstraněna, může se zdroj automaticky vrátit do provozu bez nutnosti resetování vstupního napájení.

Podmínky pro upevnění

Zdroj je určen pro provoz v suchém prostředí, bez kyselin, olejů, tuků. Při provozu nesmí teplota okolí překročit 45°C. S rostoucí teplotou okolí se snižuje životnost zdroje. Minimální vzdálenosti uvedené níže jsou doporučené a závisí na konkrétním svítidle. Není vhodné pro upevnění v rohu. Zdroj není dovoleno zakrývat (např. izolací v podhledech).

Schéma zapojení

Jednoduché zapojení vodičů

Příprava kabelů

Připojení zdroje může být ve formě splétaných vodičů se zakripovanými koncovkami (dutinkami) nebo formou pevných vodičů. Průřezy je vhodné volit:

• 0,5 – 1,5mm² pro síť 230V (záleží na způsobu jištění),
• 0,5 – 1,5mm² pro výstup k LED svítidlu (v závislosti na jeho příkonu).

Pro optimální funkci pružinových svorek je délka odizolovaného konce vodiče 8,5 – 9,5mm.

Vysvětlivky:

*EMC – elektromagnetická kompatibilita (electromagnetic compatibility)

Technické parametry

Max. výstupní výkon	35 W
Tolerance výstupního napětí	±1 V
Zvlnění výstupního napětí	±1,5 %
Výstupní napětí	24 V
Vstupní napětí	230 V AC
Max. příkon	40 W
Síťová frekvence	50/60 Hz
Účiník	0,95
Náběhový proud	30 A
Účinnost zdroje při 100% zátížení	86,5 %
Celkové harmonické zkreslení	<10 %
Izolační napětí (L/N-PE)	2 kV
Izolační napětí (L-N)	1 kV
Průměrná jmenovitá životnost	50.000 h
Provozní teplota	-25 °C … +45 °C
Záruční doba	60 měsíců

Parametry zdravého svítidla

	Změřeno	Doporučené hodnoty
Index blikání PstLM	0,0	< 1 (dle EU norem)
Index blikání SVM	0,0	< 0,9 (dle EU norem)
= denní svícení	= noční svícení
